【MX-10　/　ITAYA製】

高精度・高速成形を実現！MX-10スプリングフォーミングマシン

線径Φ0.2～1.0mm　NCフォーミングマシン

材料とガイドを回転することができ、複雑な形状にも対応可能に！

材料を振り回せることにより、製品に生じるネジレや歪みを軽減します。

カム式に比べ、コンピュータ制御によるスプリングフォーミングマシンで独立したサーボモーターが掲載されていることにより複数回数・複数方向の曲げ加工・高速生産もしやすくなります。

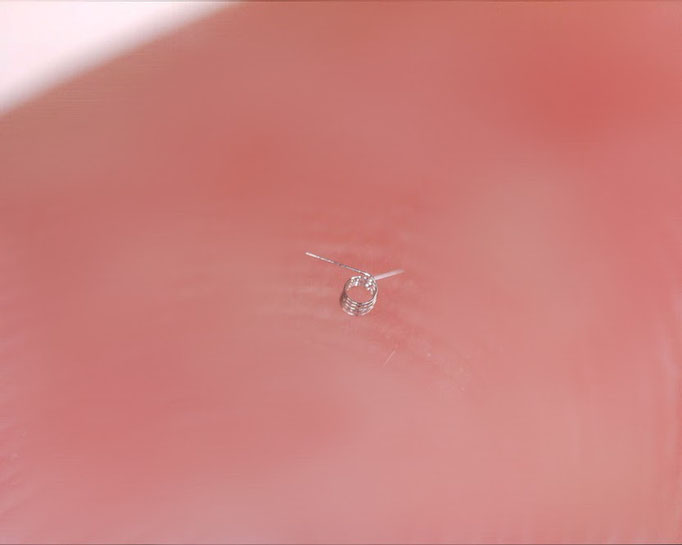

【主な製品】トーションばね・電子部品・引張ばね　etc…

- 小径コイルばね・トーションばねの精密成形

- 電子部品、医療機器向けばねの製造

 - 自動車部品や精密機器向けのスプリング加工

☆2025年1月に2台追加導入☆

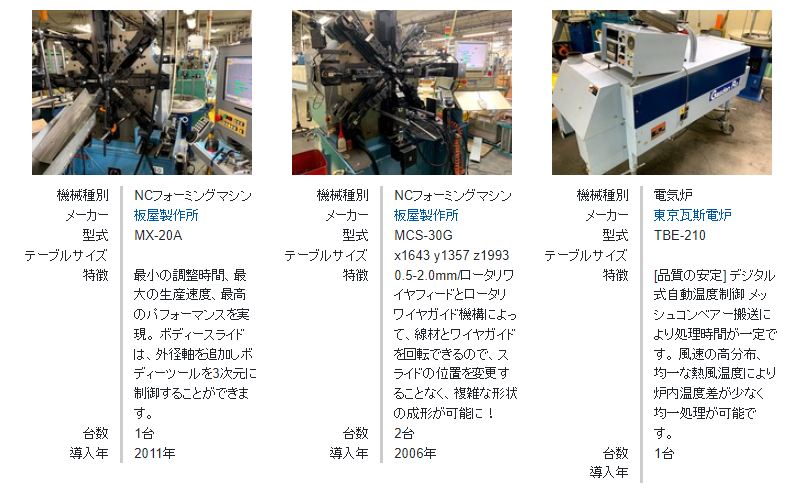

シリーズ：MX-20（線径Φ0.5～Φ2.0）も保有しております☆

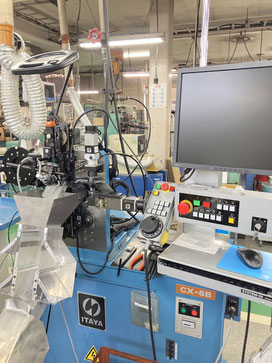

【CX-6B　/　ITAYA製】

高精度と省スペースを両立！NCコイリングマシンCX-6B!!

線径0.1~ 0.6mm　NCコイリングマシン

CX-6Bは、コンピュータと機械本体が一体化したNCコイリングマシンで、省スペースでの設置が可能なモデル。ポイントホルダにマイクロメータが装備されており、初張力やツールの調整を簡単に行え安定した品質に製品が製作可能に。

【主な製品】圧縮コイルばね

- 精密ばねの製造

- 小径コイルばねの量産

- 医療機器や電子機器向けばねの加工

【PC-8B　/　ITAYA製】

高精度・高速生産を実現！PC-8Bコイリングマシン!!

線径0.1~ 0.8mm　NCコイリングマシン

精密ばねの製造には、高精度と効率の両立が不可欠だ。その課題を解決するのが、板屋製作所のコンピュータ制御コイリングマシンPC-8Bである。

右巻・左巻・1本ピン・2本ピンのすべてのコイリング方式に対応

コンピュータ制御の為、安定した精度でスピーディーに量産します

【主な製品】圧縮コイルばね

- 建築部品の製造

- 文具用ばねの量産

 - 医療機器や電子機器向けばねの加工

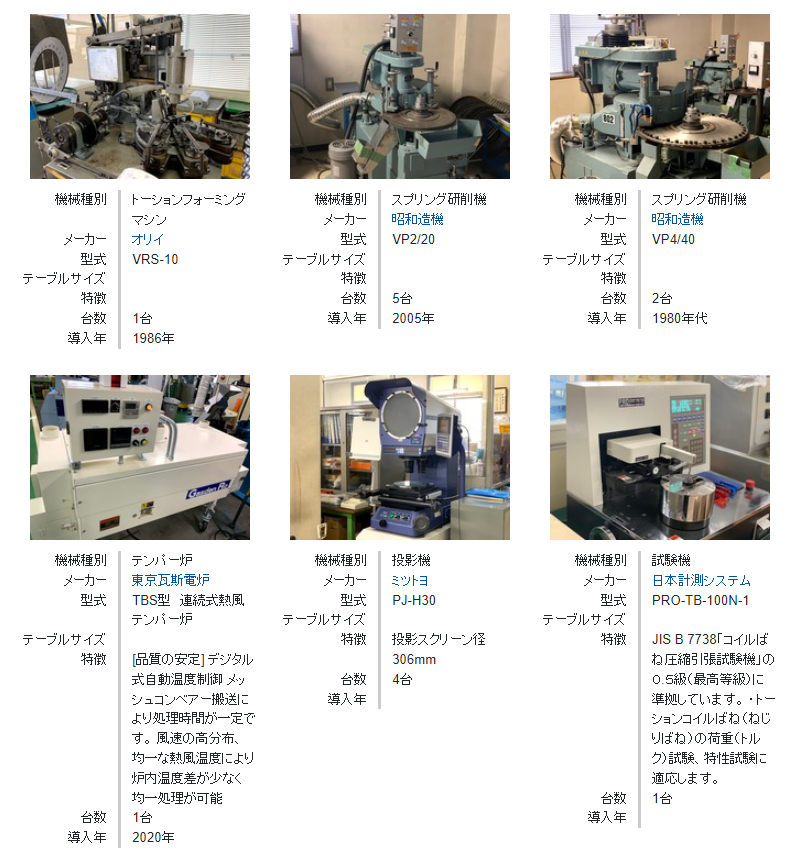

【NewVP4/40-Sスプリング研削機   / 正田造機製】　

高精度研削を実現！NewVP-S型スプリング研削機!!

線径0.5～3.5mm、外径5～40mmのスプリングに対応する高性能研削機

ばねの仕上げ工程では、研削精度が品質に直結する。特に太線スプリングの加工には、高精度かつ効率的な研削が求められる。そこで注目されるのが、NewVP4/40-Sスプリング研削機。

強力な砥石駆動と無段変速テーブルにより、安定した加工を実現する。

無段変速テーブルにより最適な研削速度を調整

【主な製品】圧縮コイルばね

- 自動車部品向けばねの研削

- 産業機械用スプリングの仕上げ

- 医療部品や大型精密ばねの高精度加工

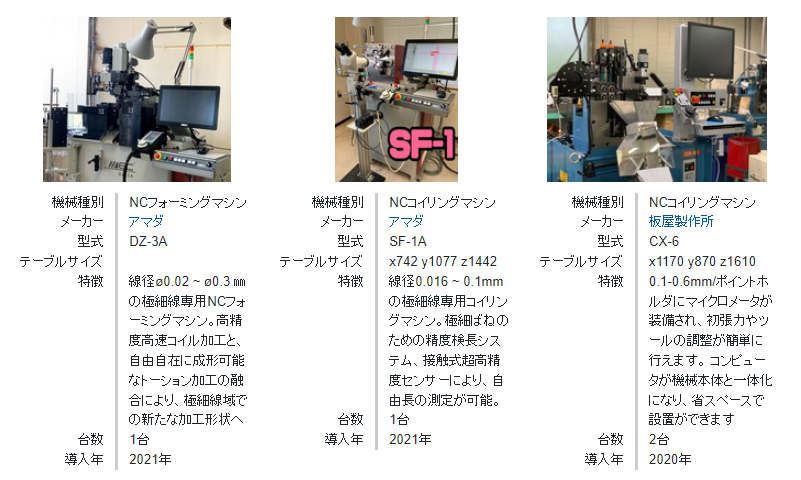

【SF-1A　/　アマダ製】

極細線コイル加工の最先端！SF-1Aの高精度技術

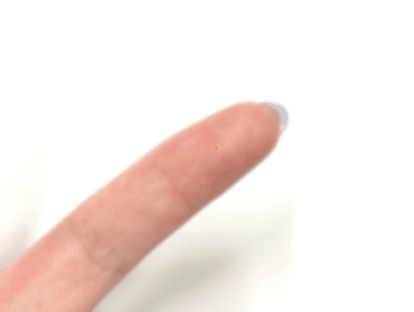

線径0.016 ~ 0.1mm　極細線NCコイリングマシン

精密機器や医療分野では、極細線ばねの高精度な加工が求められる。その要求に応えるのが、アマダの5軸制御コイリングマシンSF-1Aだ。

極細線に特化したNCコイリングマシン。高精度検長システム、接触式超高精度センサーMSD により、自由長の測定が可能です。

【主な製品】圧縮コイルばね

- 医療機器向けの極細ばね製造〈ガイドワイヤー〉

- 精密電子機器部品のばね加工

 - 超小型精密機構用のばね成形〈コンタクトプローブ用ピン〉

【DZ-3　/　アマダ製】

 極細線加工の新たな可能性！DZ-3Aの高精度トーション加工技術

 線径0.02mm～0.3mm　極細線NCフォーミングマシン

DZ-3Aは、線径0.02～0.3mmの極細線コイル加工とトーション加工を両立する15軸制御マシン。高速かつ高精度なコイリングに加え、3基の3Dスライドを活用した自由な曲げ加工を実現する。

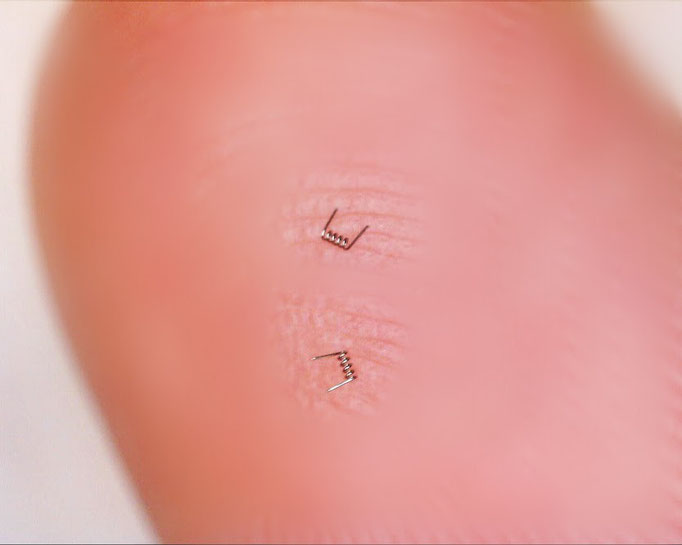

【主な製品】極細線トーションばね・線加工・引張コイルばね

- 医療機器向けの極細ばね製造〈ガイドワイヤー〉

- 精密電子機器部品のばね加工

- 複雑なトーションばねの製造
